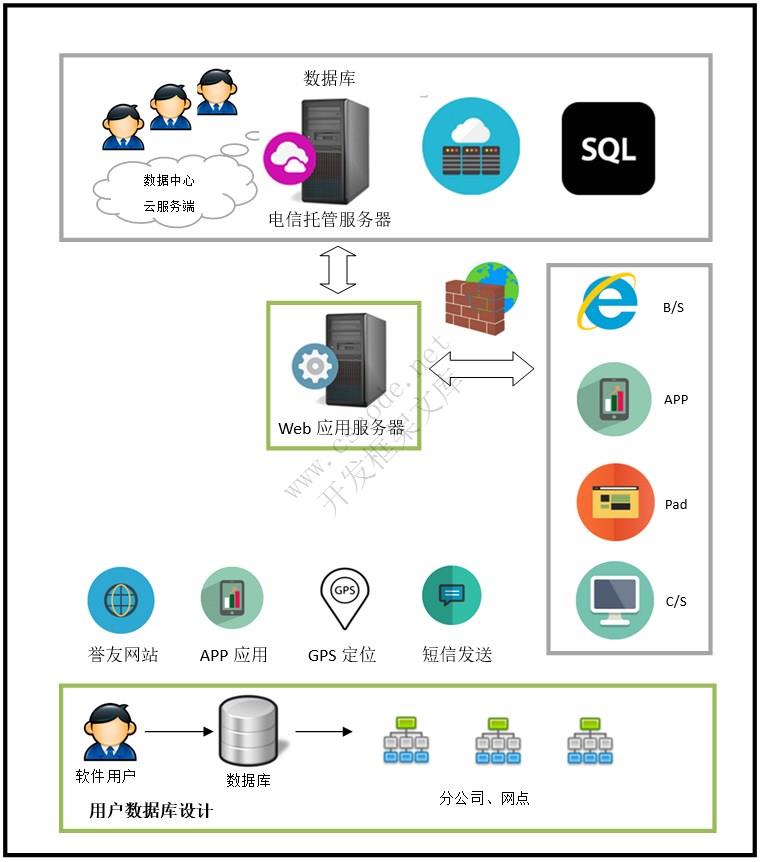

1. 体系架构图

2. 数据库服务器与应用服务器

TMS系统需要部署两台服务器，分别是数据库服务器与应用服务器。

2.1 数据库服务器

数据库服务器负责数据存储、分析与处理数据。

2.2 应用服务器

应用服务器负责处理客户端的请求与反馈数据，比如部署WCF服务、IIS服务等。

目前公司在电信机房拖管了一台主服务器，主要部署数据库、应用服务及源代码控制服务。在产品发布初期用户访问量不大的情况下完全能满足需求，随着客户增多客户端访问量增大的情况下，如客户数据库数量大于50个建议分离应用服务器。

3. 数据库要求

使用MsSQL2008 R2数据库，要求系统按期自动备份，保证数据的安全性与可恢复性。TMS系统的数据库分为系统数据库与业务数据库。

3.1 系统数据库

用于建立预设连接、存储业务帐套数据库配置信息、权限系统数据、集团公共数据或授权数据等。

3.2 业务数据库

存储业务数据。每个客户分配一个独立的业务数据库，客户的数据完全隔离保障独立性、完整性、安全性与易维护性。运行系统打开登录界面，根据注册信息自动连接业务数据库，并根据用户特性自动匹配所在的分公司，将登录信息统一存储在Loginer全局对象。

4. WCF服务应用服务器

使用Windows Service承载WCF服务，使用net.tcp协议数据响应速度最快也最稳定。

客户端有C/S系统客户端、B/S系统客户端及APP移动客户端。

5. 软件用户授权注册系统

TMS系统支持终端用户单个电脑授权注册使用，分配注册码，可以控制终端用户使用TMS的功能、时间、使用次数。

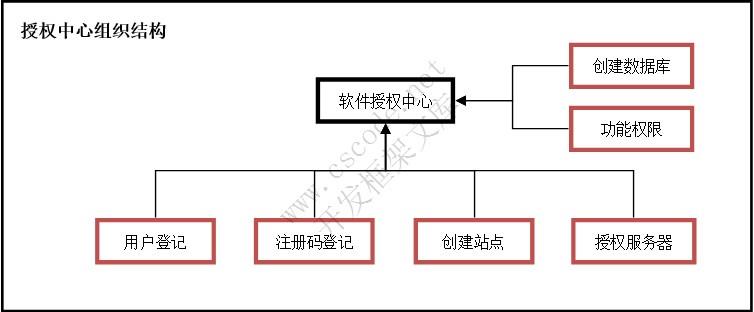

5.1 软件授权系统组织结构

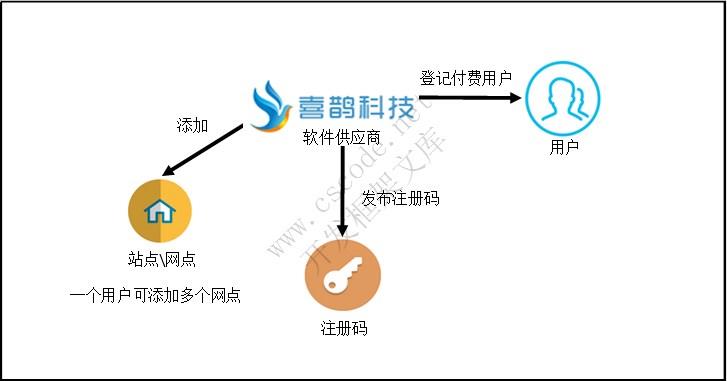

5.2 软件授权系统用户注册流程图

软件供应商：如喜鹊软件。

用户/客户：付费购买喜鹊软件TMS系统的用户或客户。

软件用户登记：对付费购买喜鹊软件的用户或客户进行登记在册。

站点登记：登记使用TMS系统的物流站点、分公司。

软件授权：分为注册码授权和无限制授权。注册码授权是指客户端第一次使用系统时，必须输入一个注册码连接软件供应商进行授权验证。每个注册码仅限使用一次，若注册码已在电脑注册的，其它电脑无法使用。无限制授权是指只分配一个注册码给客户，任何客户端注册即可使用系统。

生成注册码：软件供应商生成一个或多个注册码给付费用户使用。

客户端注册：第一次运行系统时需要输入注册码进行系统初始化，注册成功后将证书信息保存在本机。验证注册码 需要网络支持，通过外网连接软件供应商的授权服务器验证。

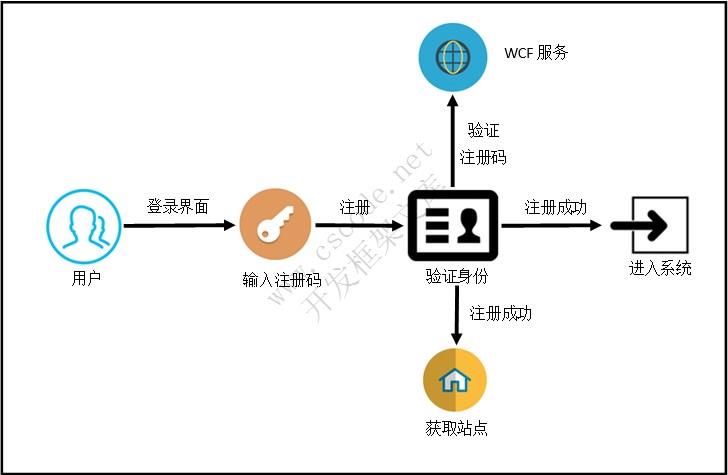

5.3 终端用户注册流程图

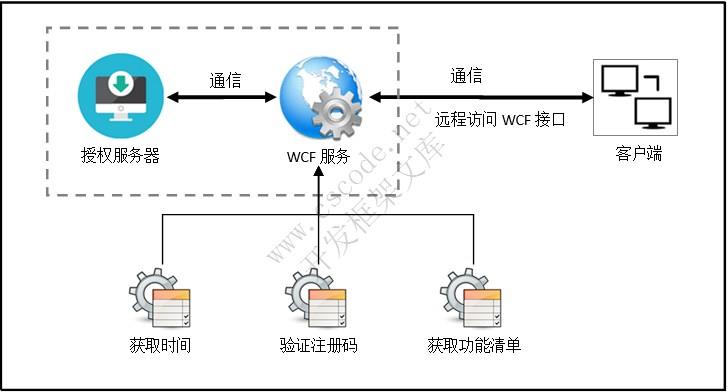

5.4 TMS软件授权中心服务器
