CSFramework.WorkflowV2.0 - 可视化工作流引擎(2023版)
作者:作者不详  发布日期:2023/12/07 23:27:12
  CSFramework.WorkflowV2.0 - 可视化工作流引擎(2023版)

CSFramework.WorkflowV2.0 - 可视化工作流引擎(2023版)


CSFramework.Workflow 简介

CSFramework.WorkflowV2.0 作为一款领先的解决方案，以直观的可视化界面为核心，为用户提供高效的工作流管理体验。通过简单拖拽和连接图形化元素，您可以轻松设计、调整和优化复杂的业务流程，无需编码经验。

可视化工作流程设计界面，拖拽图形设计流程图，快速上手、功能强大，无需代码即可轻松创建与维护企业工作流程应用。


系统特点

 桌面系统(Winform)可视化工作流程设计。
 .NET原生组件，原生GDI绘图。
 拖拽图形设计各种复杂的工作流程。
 支持流程表单数据、附件文件查看功能。
 支持自定义审批条件。
 支持自定义审核权限，定义审批角色及审批用户。
 提供通用接口与业务系统对接，如：ERP/MES等系统对接。
 审批节点支持自定义功能实现（执行指令），提供给业务系统对接，实现业务系统与流程引擎双向数据交互。
 流程图数据支持本地文件存储及数据库持久化。
 支持多数据库（默认SqlServer），采用 CSFramework.EF组件。
 支持五种自定义皮肤。
 与CSFrameworkV6旗舰版开发框架无缝对接。


开发者技能要求

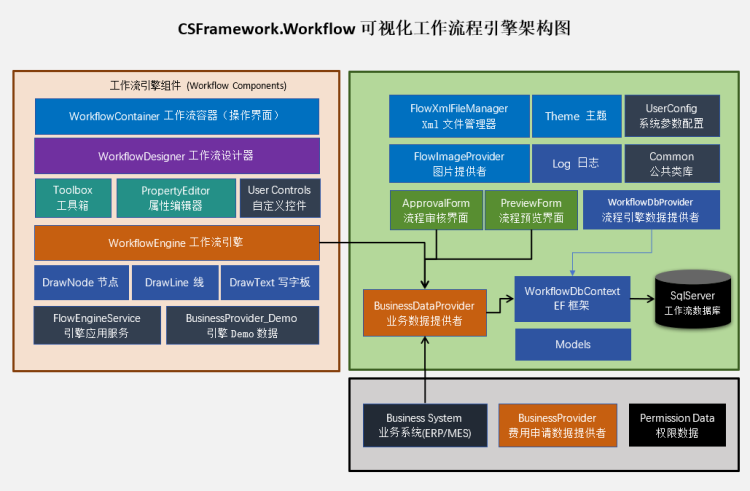

系统架构图


贴图图片-CSFramework.Workflow可视化工作流引擎系统架构图



工作流设计器是本软件的核心，主要组件有：

组件名称说明
WorkflowContainer工作流设计器容器界面，提供通用功能按钮操作流程图，如：新增、打开、保存流程图等操作
WorkflowDesigner工作流设计器
WorkflowEngine流程引擎，GDI原生渲染可视化工作流程图，工作流引擎核心类库之一
DrawNode流程节点组件，主要包括开始、任务、结束等节点
DrawLine画线组件，包括直线、三折线、曲线（未实现）
DrawText写字板组件
WorkflowEngineService流程引擎应用服务，用于业务系统与流程引擎对接
BusinessProvider_Demo流程引擎的Demo数据提供者
ToolBox工具箱，点击工具箱的按钮拖拽图元组件到设计器
PropertyEditor工作流图元对象属性编辑器


系统截图

CSFramework.Workflow - 可视化工作流引擎 - 流程设计器主界面


贴图图片-可视化工作流引擎流程设计器主界面

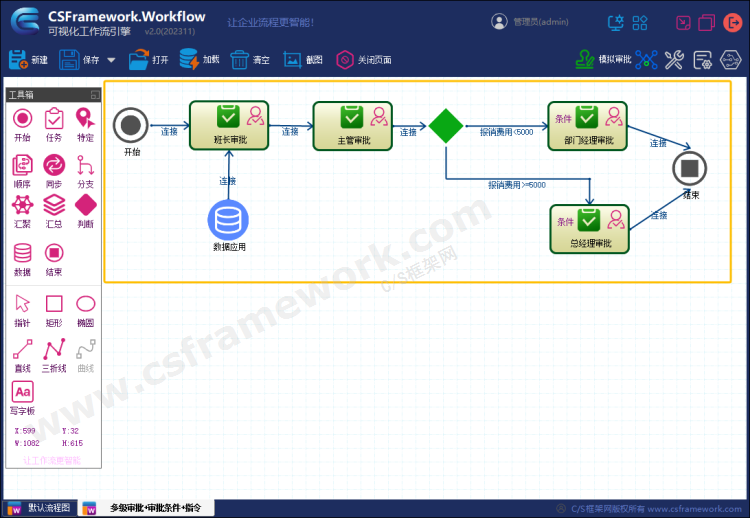

CSFramework.Workflow - 可视化工作流引擎 - 设计流程图 【多级审批+条件审批+执行指令】


贴图图片-设计流程图多级审批条件审批执行指令

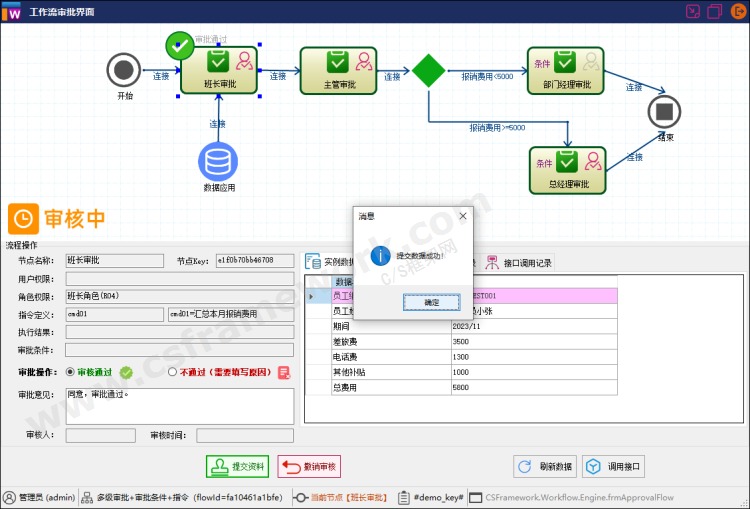

CSFramework.Workflow - 可视化工作流引擎 - 班长审批


贴图图片-流程审批班长审批

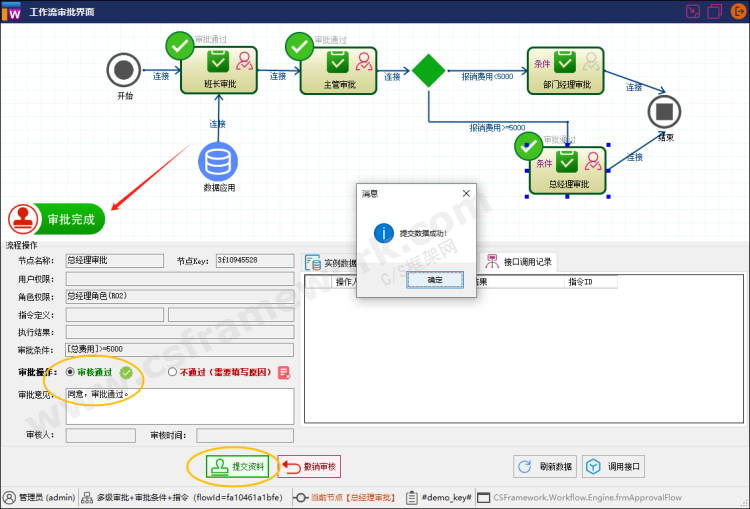

CSFramework.Workflow - 可视化工作流引擎 - 审批完成


贴图图片-流程审批总经理审批完成

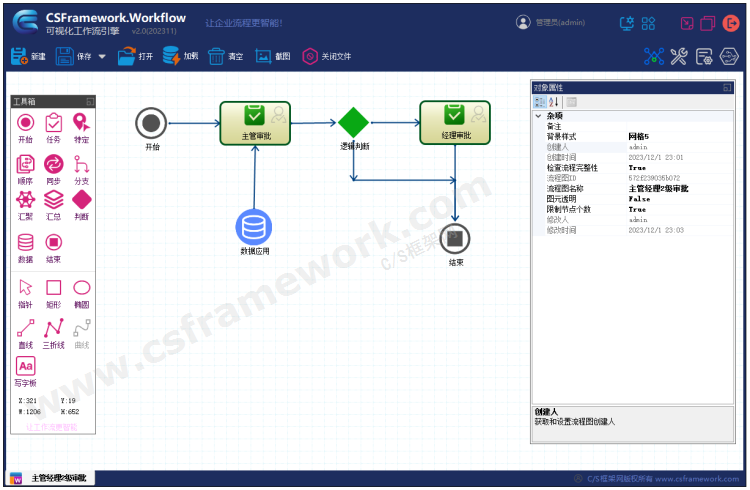

CSFramework.Workflow - 可视化工作流引擎 - 工作流程设计图主管、经理审核

贴图图片-主管经理二级审核

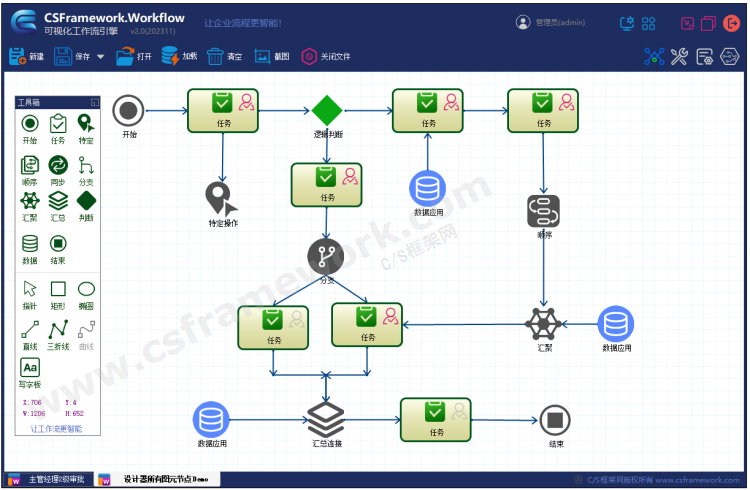

CSFramework.Workflow - 可视化工作流引擎 - 设计器所有图元Demo


贴图图片-CSFramework.Workflow_可视化工作流引擎设计器

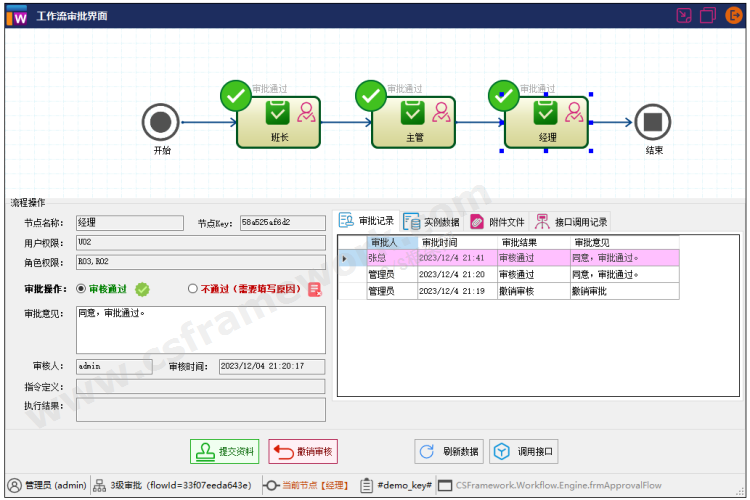

CSFramework.Workflow - 可视化工作流引擎 - 流程审批界面


贴图图片-可视化工作流引擎流程审批界面

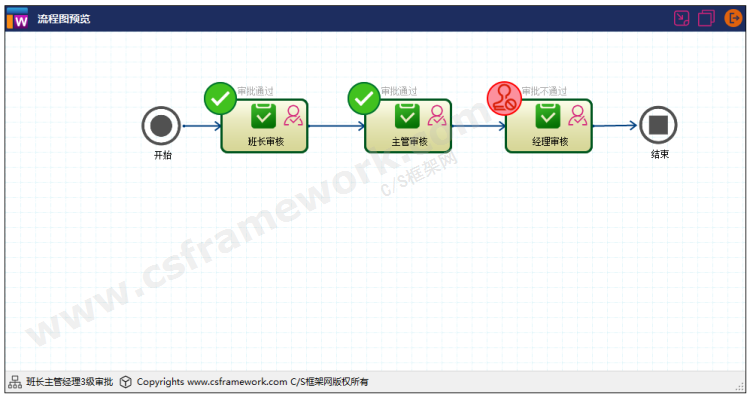

CSFramework.Workflow - 可视化工作流引擎 - 流程图预览界面


贴图图片-可视化工作流引擎流程图预览界面


CSFramework.Workflow - 可视化工作流引擎 - 业务系统集成解决方案



贴图图片-CSFramework.Workflow_业务系统集成架构图


业务系统集成工作流引擎

业务系统是指企业级管理应用系统，如ERP，MES，CRM，OA等系统。
本文指业务系统如果使用CSFramework.Workflow 工作流引擎。

集成工作流主要工作

 业务系统需要实例化流程引擎的数据提供者（BusinessDataProvider.Provider = 实例化）
 业务系统可以定制流程审批界面（设计一个Form，实现 IApprovalForm接口）
 业务系统可以定制数据表单界面（通过执行节点指令，调用用户定制的表单界面）
 业务系统可实现工作流引擎的相关事件（Events），从而得到实时数据以及双向数据交互。


参考：CSFramework.Workflow - 可视化工作流引擎 - 业务系统集成解决方案




开发者手册




Demo版下载

CSFramework.WorkflowV2.0_2023_12_05_beta.rar
