轻松学习UML之类图，状态图-C/S开发框架

本文主要讲解UML图中的类图与状态图相关内容，如有不足之处，还请指正。

概述

统一建模语言(UML，UnifiedModelingLanguage)是面向对象软件的标准化建模语言，UML因其简单、统一的特点，而且能表达软件设计中的动态和静态信息，目前已成为可视化建模语言的工业标准。在快速应用程序开发(RAD，Rap Application Development)中，逻辑视图是软件设计阶段的产物。

工具

1. XMind 一款非常实用的可视化思维导图软件，简单易用，功能强大。
2. Star UML是一种创建UML类图，是一种生成类图和其他类型的统一建模语言(UML)图表的工具。

涉及知识点

• 类图（Class Diagram）显示了一组类、接口、协作以及他们之间的关系，描述的是一种静态关系。
• 状态图（Statechart Diagram）主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列，引起状态转移的事件（Event），以及因状态转移而伴随的动作（Action）。一般可以用状态机对一个对象的生命周期建模，状态图用于显示状态机（State Machine Diagram），重点在与描述状态图的控制流。

类图说明

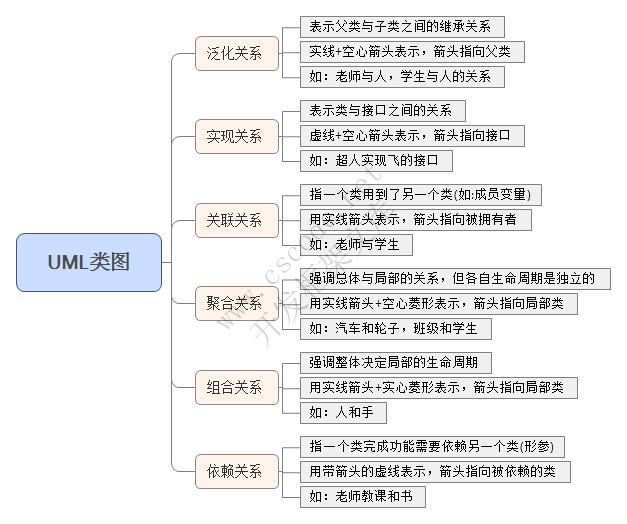

UML类图6种关系如下图所示：

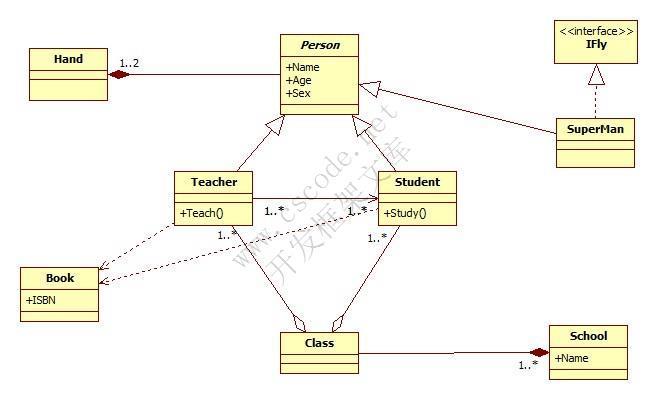

类图示例 如下图所示：

状态图说明

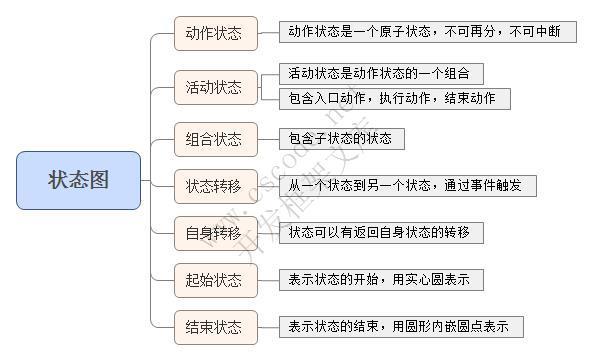

状态图（Statechart Diagram）主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列，引起状态转移的事件（Event），以及因状态转移而伴随的动作（Action）。一般可以用状态机对一个对象的生命周期建模，状态图用于显示状态机（State Machine Diagram），重点在与描述状态图的控制流。状态图的各个关系，如下图所示

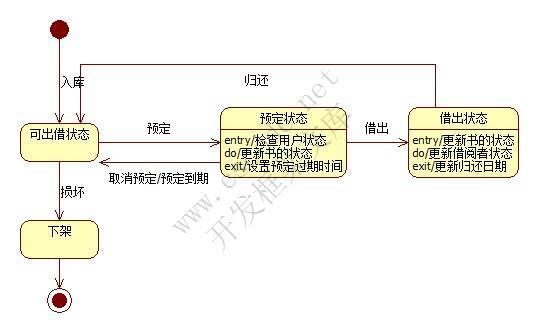

状态图示例，如下图所示：

备注

UML是一种建模语言，并不是开发语言，但是通过建模软件，可以进行正向工程与逆向工程进行相互转换。
